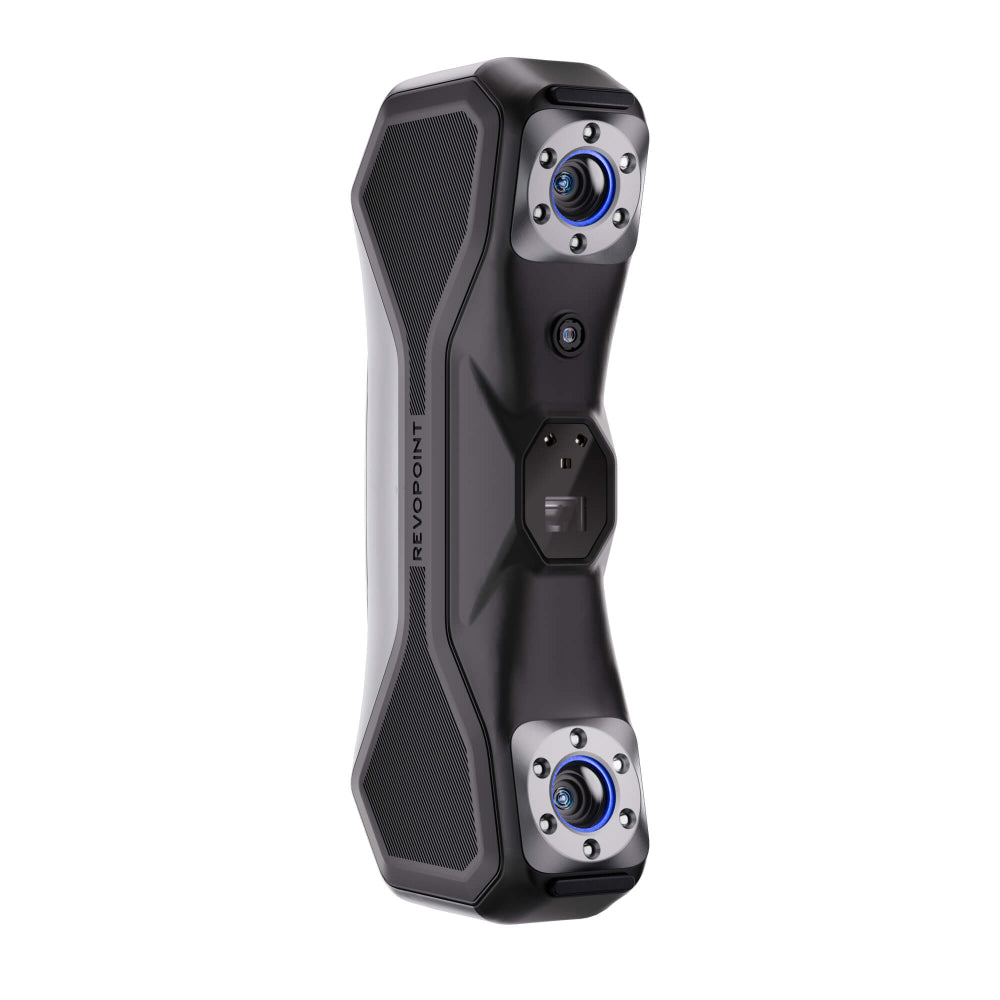

Revopoint MetroX – profesionální standard pro reverzní inženýrství a 3D tisk

Revopoint MetroX kombinuje multi‑line modré laserové skenování a full‑field modré strukturované světlo, takže spolehlivě zachytí jemné detaily i složité okraje na tmavých či lesklých površích. Nabízí metrologickou přesnost až 0,03 mm a opakovatelnost (precision) až 0,01 mm, což z něj dělá ideální volbu pro kontrolu kvality, CAD/CAM, šperkařství či modelářství.

• Rychlost skenování až 7 000 000 bodů/s ve full‑field režimu a až 800 000 bodů/s v multi‑line laser režimu pro rychlou tvorbu hustých mračen bodů a sítí.

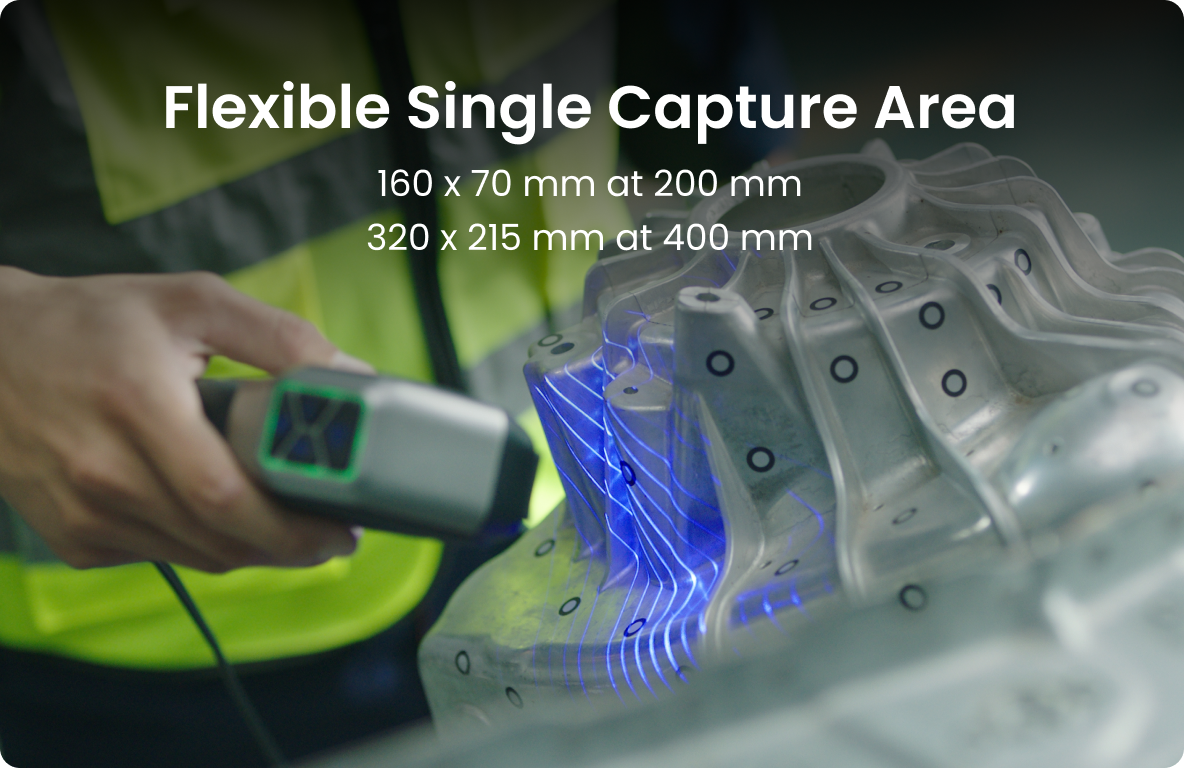

• Pracovní vzdálenost 200–400 mm a flexibilní záběr jedním snímkem: 160 × 70 mm (200 mm) až 320 × 215 mm (400 mm).
• Vysoce spolehlivé sledování podle rysů a značek, možnost uživatelské re‑kalibrace a export do CAD/3D tiskových formátů (OBJ/PLY/STL/ASC/3MF/GLTF/FBX).

4 režimy snímání

• 14 křížových modrých laserových linií – rychlé a přesné skenování technických dílů a lesklých/tmavých povrchů.
• 7 paralelních modrých laserových linií – lepší zachycení hran a jemných detailů.
• 62‑liniové full‑field modré strukturované světlo – maximální rychlost a pokrytí pro detailní mračna bodů.
• Auto Turntable (dvouosý otočný stůl) – plně automatizované skeny menších objektů jedním klikem.

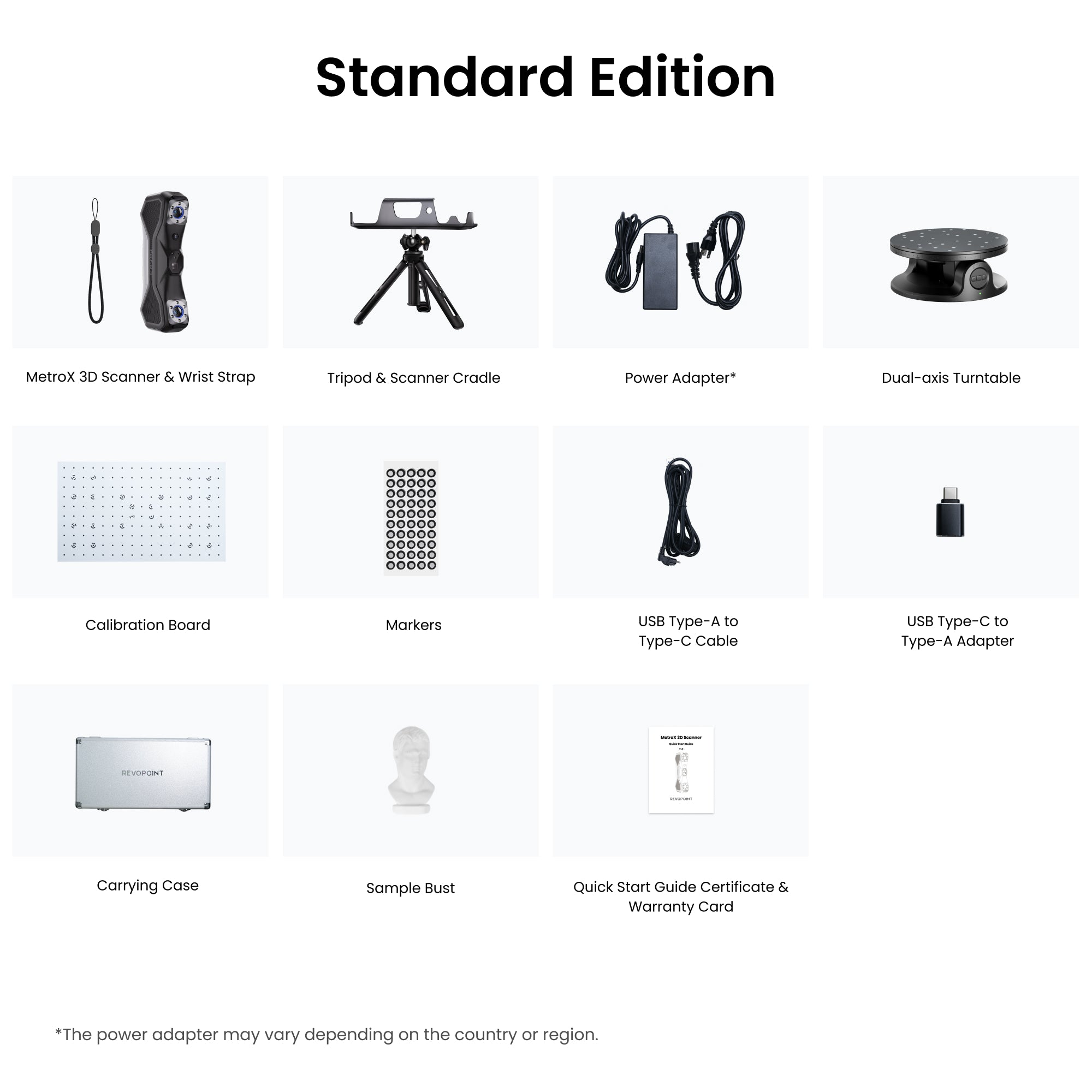

Obsah balení – Standard Edition

• MetroX 3D skener + poutko na zápěstí
• Tripod a držák skeneru
• Dvouosý otočný stůl
• Napájecí adaptér, USB‑A↔USB‑C kabel a USB‑C→USB‑A adaptér
• Kalibrační deska, 500 ks značek (6 mm)
• Vzorková bustička
• Přenosný kufřík, rychlý start, záruční karta/certifikát Soupis dle oficiálního „What’s in the Box“ pro Standard Edition.

Klíčové parametry (výběr)

• Přesnost (single‑frame accuracy) až 0,03 mm; opakovatelnost (precision) až 0,01 mm; objemová přesnost 0,03 mm + 0,1 mm × L(m).
• Pracovní vzdálenost 200–400 mm; min./max. objem skenu 10 × 10 × 10 mm / 1 × 1 × 1 m; FoV 43 × 33°.
• Rychlost: až 7 mil. bodů/s (full‑field), až 0,8 mil. bodů/s (laser); vzdálenost bodů po fúzi až 0,05 mm.

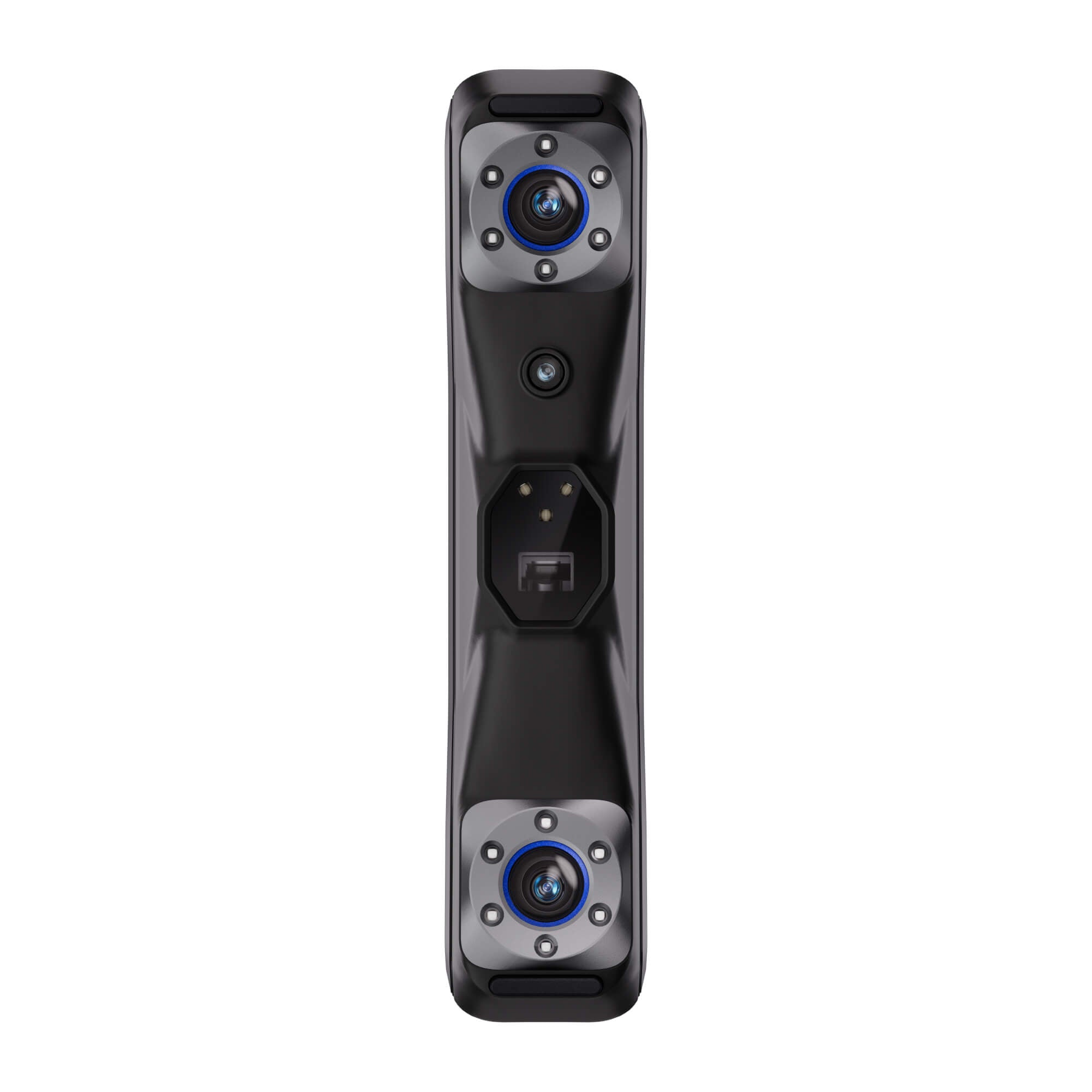

• Snímání barev: 2 MP RGB (pouze v Auto Turntable režimu); hloubková kamera 2 MP; doplňkové osvětlení 12 modrých LED.

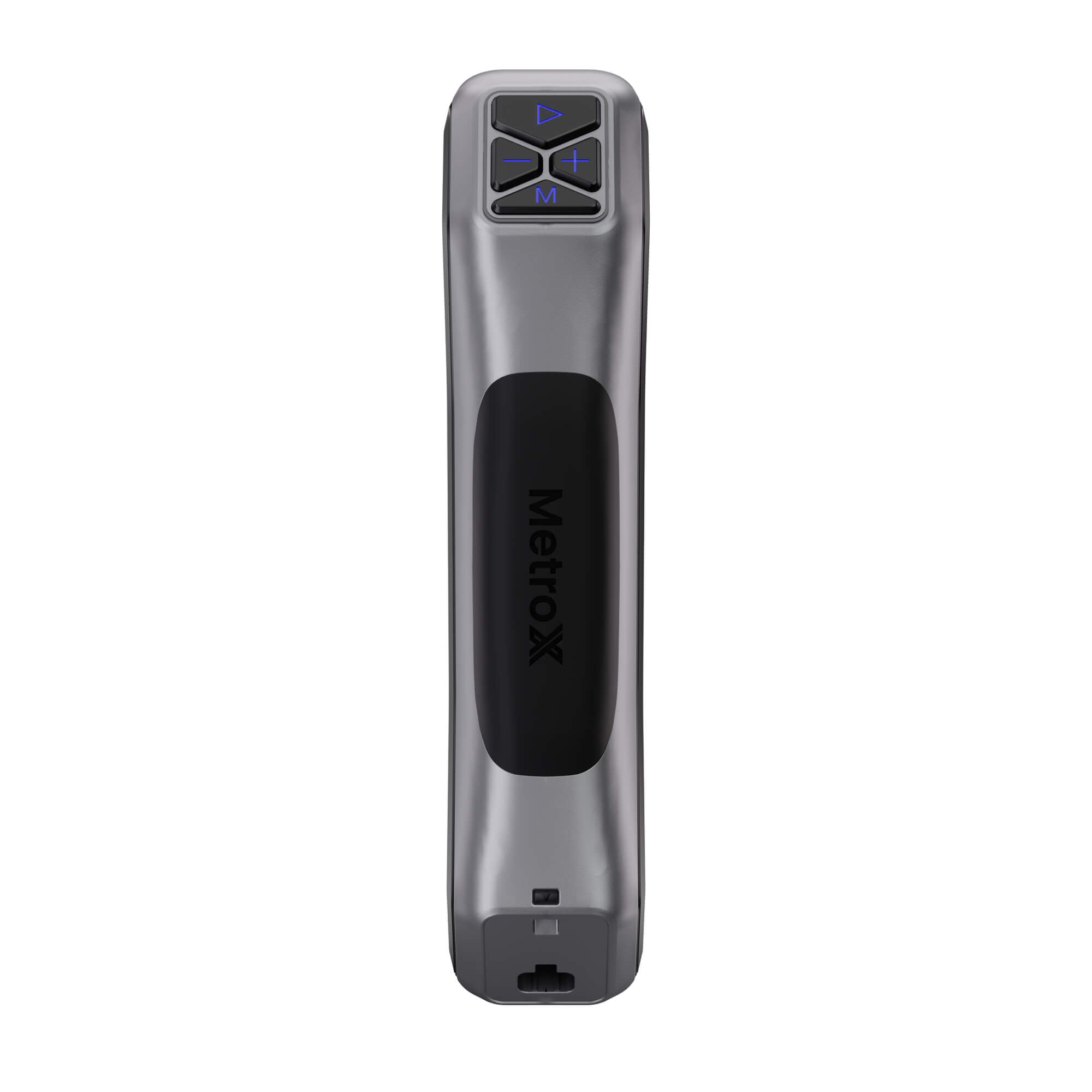

• Rozhraní USB‑C; napájení 12 V/3 A; rozměry 209 × 88 × 44 mm; hmotnost cca 0,508 kg.

Software a systémové požadavky

• Revo Scan 5: od mračna bodů přes fúzi a meshing až po editaci a export (OBJ/PLY/STL/ASC/3MF/GLTF/FBX).
• Windows 10/11 (64‑bit): min. Intel Core i7‑10700 / AMD Ryzen 7 5800, RAM ≥ 32 GB; doporučeno i9 12. gen+, RAM ≥ 64 GB, GPU RTX 4060 (8 GB) nebo vyšší. macOS 11+: min. M1 Pro/Max/Ultra, RAM ≥ 16 GB; doporučeno M2/M3 Pro/Max/Ultra, RAM ≥ 24 GB.

Tipy pro skenování

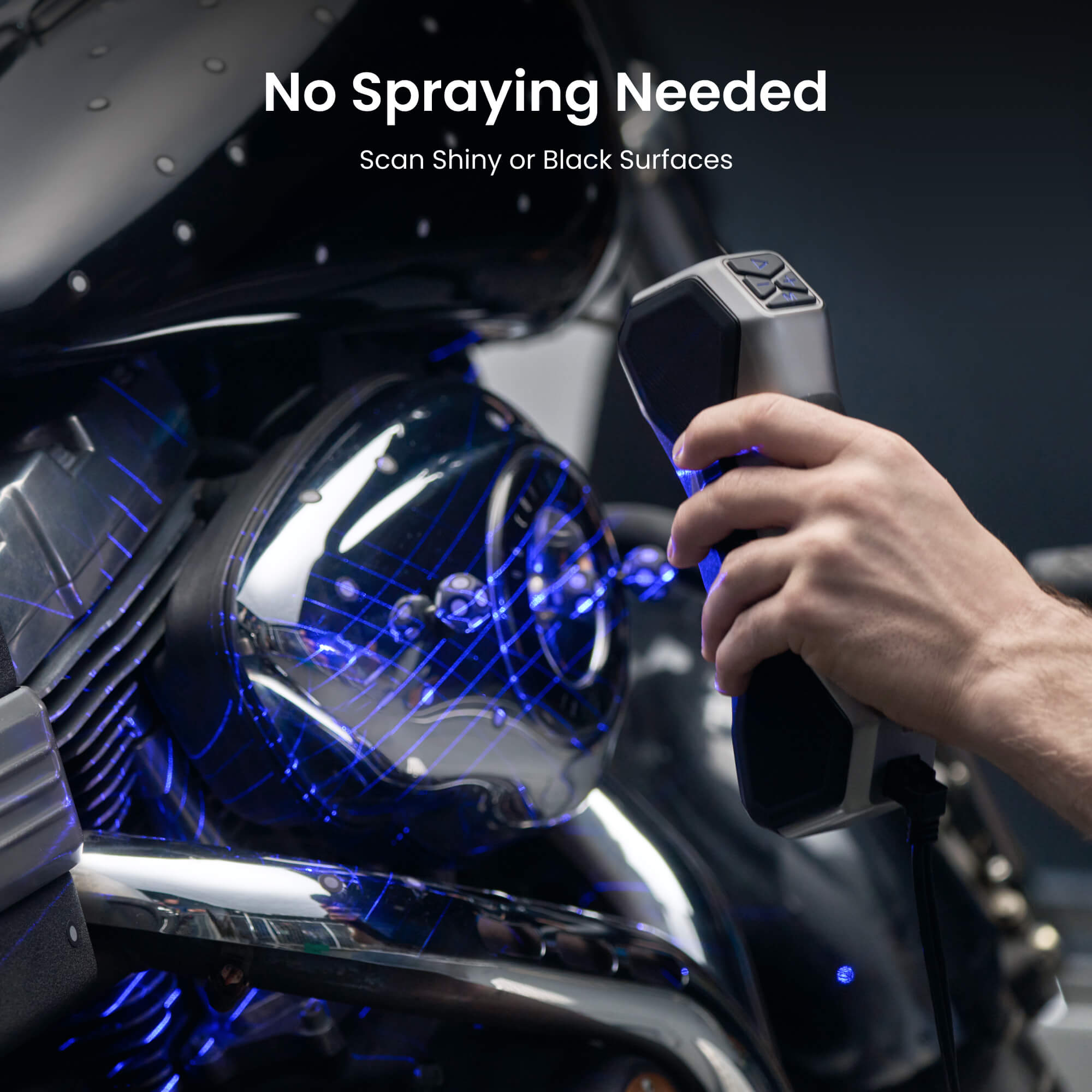

U průhledných a vysoce lesklých povrchů výrobce doporučuje skenovací sprej (zejména ve full‑field režimu); v laserových režimech je sprej nutný u transparentních či zrcadlivých materiálů. Skenování venku se nedoporučuje.

Klíčové vlastnosti: Metrologická přesnost až 0,03 mm a opakovatelnost 0,01 mm pro profesionální měření a kontrolu kvality. Čtyři flexibilní režimy: křížové a paralelní modré laserové linie, full‑field strukturované světlo a plně automatické skenování s dvouosým otočným stolem. Rychlost až 7 mil. bodů/s pro rychlé kompletní zachycení objektu a jemných detailů. Široké spektrum aplikací: malé a středně velké díly, tmavé a lesklé povrchy, šperky, mechanické součásti, miniatury. Stabilní tracking podle rysů a značek, možnost globálních markerů a uživatelské re‑kalibrace. Kompletní software Revo Scan 5: od mračna bodů přes fúzi a meshing až po editaci a export do běžných CAD/3D tisk formátů. Standard Edition balení včetně stativu, držáku, dvouosého turntable, kalibrační desky, 500 značek, přepravního kufříku a příslušenství. Barevné snímání 2 MP RGB (v Auto Turntable režimu) pro realistické textury. Kompaktní tělo s USB‑C, interním ARM procesorem a napájením 12 V/3 A pro spolehlivý provoz. Podpora Windows i macOS, jasně definované min./doporučené požadavky pro plynulou práci.
